苏州迅鹏推出SPA-16DAH系列安培小时计 1. 简 介 SPA-16DAH系列安培小时计用于直流电量计量，计量单位为“安培小时（AH）"，目前广泛应用于化工、电镀、蓄电池充放电等与电化学技术有关的工业生产管理上。如：镍网生产、雷射商标制作、制版、贵金属电镀、光亮剂添加等工艺管理方面都有实际应用
2. 功能介绍 • 安时值zui多可以累积8位 • 可以手动清零或者自动清零 • 加药时间可以任意设定 • 断电可以数值保持 • 整流器母线电流可以任意设定 • 上排显示安时累计值，下排显示安时设定值或者电流值 • 可带RS485或RS232通讯 • 辅助电源可选配DC24，DC48或AC/DC220V； • 可组态的继电器报警输出和模拟量輸出； • 体积轻巧 外型美观 安裝方便 抗干扰能力强。
3. 选型代码
常用选型实例 型号：SPA-16DAH-A75-H-AD 输入：0~2000Adc/0~75mVdc 显示：0.00~99999999AH 输出：继电器（控制加药） 工作电源：AC220V 描述：此产品为0~2000Adc直流电流信号经过分流器转换成0~75mVdc信号作为直流电流信号输入，8位LED显示按时累计值，4位LED显示实时电流值或按时设定值，安培小时值上限报警继电器输出;辅助电源为交流220V。
4. 技术规格 功 能 | 技术规格 | 输入信号 | 电 流 | 电流量输入信号： 0~75mVdc，其他规格需特殊订制 | 电流4位LED显示，显示范围0~9999，小数点位置和量程范围按需设置 | 精 度 | ≤0.2% | 安培小时值 | 计量显示 | 安培小时值8位LED显示，0.00~99999999，小数点位置自动移动 | 精 度 | ≤0.2% | 报警 | 参 数 | 为安时累计值上限报警，报警值、报警自动恢复时间可设 | 继电器输出 | 一路继电器输出，触点容量220V AC，3A | 增选功能 | 通信 | RS485/RS232通讯接口，ModBus RTU协议，通讯地址0~99可设，传输速率2400~19200bps可设 | 模拟量输出 | 一路瞬时电流变送输出，输出信号可选电流或电压，变送量程可设 | 辅助电源 | AC/DC220V,DC48V,DC24V；功耗 < 7VA 特殊工作电源可定制 | 隔离耐压 | 输入、输出、电源间 交流2kV/分 | 输入、输出与壳体间 > 50MΩ | 外部环境 | 工作温度：0℃~50℃ | 相对湿度：90%RH 40℃（无凝露，无腐蚀性气体） |
5. 安 装 5.1 外形尺寸
外型尺寸：160mm×80mm×125mm（长×宽×深） 安装方式：面板开孔安装，zui小安装深度：115 mm 开口尺寸：152mm×76mm 重量：约400g

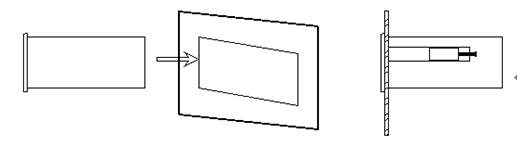

5.2 安装方式
1、在开关柜上开一个尺寸为152x76mm的孔； 2、从包装盒中取出SPA-16DAH和安装支架、安装螺丝； 3、把SPA-16DAH插入开关柜正面的方孔中； 4、在开关柜的内面安装上固定支架和上紧安装螺丝；
6. 接线端子
 为确保安全，接线必须在断电后进行。
交流供电的仪表，其端是电源滤波器的公共端，有高压，只能接大地，禁止与仪表其它端子接在一起。 本说明书给出的为基本接线图，受端子数量的限制，当仪表功能与基本接线图冲突时，接线图以随机说明为准。
7. 显示及按键
8. 参数设置 8.1 参数一览表
4 第4组参数 通讯及变送输出
