1. 简 介 库仑计安培秒计，是可编程数字电表，采用良好的微处理器进行智能控制，对输入的信号经过CPU运算处理后，由高亮度的LED进行清晰直观显示。 1.简介 库仑计安培秒计是用来测定电量的装置,和电解池的装置相同.使用时,保持电流强度不变,测出通电时间和析出物的质量,就可以算出电流强度. 测量值既可本地直接显示，又可通过RS485串行接口与微机相连，组成测控系统。仪表还带有可任意设定报警值的两路无源报警触点输出（上限和下限），部分仪表还带有模拟信号输出接口，方便与远传RTU相连。本产品被广泛应用于电镀、电化学、物联网、直流电动工具等工业应用场合。 2. 功能介绍 • 测量并显示库仑累计值，电流值，五位LED数码管显示，量程自动转换，小数点自动移位； • RS485或RS232通讯（Modbus-RTU）协议，从设备地址、波特率可通过前面板按键任意设置； • 分流器变比可直接设置，SPA-96BDAS可用于不同电流等级的直流系统； • 辅助电源可选配DC24，DC48或AC/DC85-265V； • 可组态的继电器报警输出和类比量4~20mAdc輸出； • 体积轻巧 外型美观 安裝方便 抗干扰能力强。 3. 选型代码
常用选型实例 型号1：SPA-96BDAS-A75-HL-A1
输入：0~100Adc/0~75mVdc
显示：0~99999AS 输出：上下限报警
工作电源：AC220V
描述：此产品为0~100Adc直流电流信号经过分流器转换成0~75mVdc信号作为直流电流信号输入，上下限报警输出，工作电源为AC220V。 4. 参 数 技术指标 | 参 数 | 输入信号 | 电 流 | zui大直接输入电流0~10Adc(可定制) 超出10Adc需加分流器(SHUNT)；例如0~50Adc/0~75mV | 功耗： < 1VA | 精 度 | ≤0.5% | 温 漂 | < 200ppm | 分流器变比 | 分流器母线电流可设 | 通信 | RS485/RS232通讯接口，ModBus RTU协议，传输速率300-19200bps可设 | 继电器输出(选项) | 可设报警值及报警延时时间 | 常开继电器，继电器容量 2A/30VDC 或 2A/250VAC | 辅助电源 | AC/DC220V,DC48V,DC24V；功耗 < 2VA 特殊工作电源可定制 | 隔离耐压 | 输入、输出、电源间 交流2kV/分 | 输入、输出与壳体间 > 50MΩ | 外部环境 | 工作温度：0℃ - +55℃ | 存储温度： -25℃ - +70℃ | 相对湿度：93%RH 40℃（无凝露，无腐蚀性气体） | 海拔 < 3000m |
5. 安 装

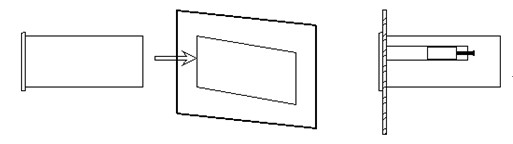

5.1 外形尺寸 外型尺寸：96mm×48mm×112mm(长×宽×深) 安装方式：嵌入 zui小安装深度：100 mm 开口尺寸：92mm×44mm 重量：约400g 5.2 安装方式
1、在开关柜上开一个尺寸为92x44mm的孔； 2、从包装盒中取出SPA-96BDAS和安装支架、安装螺丝； 3、把SPA-96BDAS插入开关柜正面的方孔中； 4、在开关柜的内面安装上固定支架和上紧安装螺丝; 苏州迅鹏仪器仪表有限公司 ： //
