1.简 介
苏州迅鹏研制的SPA系列安培小时计连续多年全国销量遥遥，用于直流电量计量，计量单位为“（AH）"，目前广泛应用于化工、电镀、蓄电池充放电等与电化学技术有关的工业生产管理上。如：镍网生产、雷射商标制作、制版、贵金属电镀、光亮剂添加等工艺管理方面都有实际应用，在目前是*行之有效的方法。
2. 功能介绍
• 测量并显示安培小时累计值，电流值，五位LED数码管显示，量程自动转换，小数点自动移位；
• RS485或RS232通讯（Modbus-RTU）协议，从设备地址、波特率可通过前面板按键任意设置；
• 分流器变比可直接设置，SPA-96BDAH可用于不同电流等级的直流系统；
• 辅助电源可选配DC24，DC48或AC/DC85-265V；
• 可组态的继电器报警输出和类比量4~20mAdc輸出；

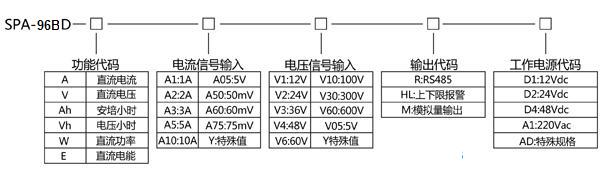

• 体积轻巧 外型美观 安裝方便 抗干扰能力强。 3. 选型代码
常用选型实例
型号1：SPA-96BDAH-A75-A1
输入：0~100Adc/0~75mVdc
显示：0~99999999AH
工作电源：AC220V
描述：此安培小时计为0~100Adc直流电流信号经过分流器转换成0~75mVdc信号作为直流电流信号输入。 一般整流器出来就是75mV，到了设定安时值，继电器动作来控制电磁阀来加药。 4. 参 数 技术指标 | 参 数 | 信号 输入 | 电 流 | zui大直接输入电流0~10Adc（可定制） 超出10Adc需加分流器（SHUNT）；例如0~50Adc/0~75mV | 功耗： < 1VA | 精 度 | ≤0.5% | 温 漂 | < 200ppm | 分流器变比 | 分流器母线电流可设 | 通信 | RS485/RS232通讯接口，ModBus RTU协议，传输速率300-19200bps可设 | 继电器输出（选项） | 可设报警值计报警延时时间 | 常开继电器，继电器容量2A/30VDC 或2A/250VAC | 辅助电源 | AC/DC220V,DC48V,DC24V,DC12V；功耗 < 2VA 特殊工作电源可定制 | 符合标准 | IEC61036, IEC61010 | 隔离耐压 | 输入、输出、电源间 交流2kV/分 | 输入、输出与壳体间 > 50MΩ | 外部环境 | 工作温度：0℃ - +55℃ | 存储温度： -25℃ - +70℃ | 相对湿度：93%RH 40℃（无凝露，无腐蚀性气体） | 海拔 < 3000m |
5.安装方式
（1）在开关柜上开一个尺寸为92x44mm的孔；
（2）从包装盒中取出SPA-96BDAH和安装支架、安装螺丝；
（3）把SPA-96BDAH插入开关柜正面的方孔中；
（4）在开关柜的内面安装上固定支架和上紧安装螺丝; 苏州迅鹏仪器仪表有限公司
